สรุปหลักการทำงานระบบ ATS สลับแหล่งจ่ายไฟอัตโนมัติ

Key Takeaways

ATS ไฟฟ้า คือ สวิตช์สลับแหล่งจ่ายไฟอัตโนมัติ ทำหน้าที่ตรวจจับความผิดปกติของไฟฟ้าหลักและสลับไปใช้ไฟฟ้าสำรองจากเครื่องปั่นไฟทันทีอย่างรวดเร็ว ป้องกันปัญหาไฟตก ไฟดับ หรือไฟฟ้าหยุดชะงักโดยไม่ต้องใช้คนสลับสวิตช์ด้วยตนเอง ระบบ ATS ช่วยเพิ่มความปลอดภัย ป้องกันกระแสไฟฟ้าจากสองแหล่งจ่ายชนกัน และรักษาระบบไฟฟ้าภายในอาคารหรือโรงงานอุตสาหกรรมให้ทำงานได้อย่างต่อเนื่องและมีประสิทธิภาพสูงสุด

ปัญหาไฟตกหรือไฟดับเพียงไม่กี่นาที อาจสร้างความเสียหายมหาศาลต่อเครื่องจักร กระบวนการผลิต และธุรกิจ ซึ่งการมีเพียงเครื่องปั่นไฟสำรองอาจไม่ทันท่วงทีหากต้องรอให้คนไปสับสวิตช์เองยามฉุกเฉิน ระบบ ATS หรืออุปกรณ์สลับแหล่งจ่ายไฟอัตโนมัติจึงกลายมาเป็นกุญแจสำคัญที่จะช่วยจัดการระบบไฟฟ้าสำรองให้ทำงานต่อได้ทันทีแบบไร้รอยต่อ

ATS ไฟฟ้า คืออะไร และใช้ทำอะไร ?

สำหรับผู้ที่ดูแลระบบไฟฟ้าภายในอาคารหรือโรงงาน ระบบ ATS เป็นคำที่ย่อมาจาก Automatic Transfer Switch หรือที่เรียกกันว่า สวิตช์สลับแหล่งจ่ายไฟอัตโนมัติ เป็นอุปกรณ์สำคัญในระบบไฟฟ้าสำรอง ทำหน้าที่ตัดต่อและสลับการเชื่อมต่อระหว่างไฟหลักกับไฟสำรอง เช่น เครื่องปั่นไฟ หรือระบบโซลาร์เซลล์

หน้าที่หลักของ ATS ไฟฟ้า คืออะไร และใช้ทำอะไรบ้าง ?

  • รักษาระบบไฟฟ้าให้ต่อเนื่อง : เมื่อระบบไฟหลักเกิดขัดข้อง ไฟตก หรือไฟดับ ระบบ ATS ไฟฟ้า คืออุปกรณ์ที่จะสั่งการและสลับไปใช้กระแสไฟจากเครื่องปั่นไฟทันที ทำให้เครื่องจักรและอุปกรณ์ไฟฟ้าทำงานต่อได้โดยไม่หยุดชะงัก

  • ป้องกันไฟฟ้าชนกัน : ระบบ ATS ทำหน้าที่เป็นกลไกนิรภัยป้องกันกระแสไฟฟ้าจากสองแหล่งจ่าย ทั้งจากไฟจากการไฟฟ้าฯ และไฟจากเครื่องปั่นไฟ ไม่ให้ไหลเข้าสู่วงจรพร้อมกัน ซึ่งอาจทำให้เกิดไฟฟ้าช็อต ไฟกระชาก หรือเกิดอันตรายร้ายแรงต่ออุปกรณ์และผู้ปฏิบัติงาน

  • ลดความเสี่ยงจาก Human Error : เปลี่ยนกระบวนการสลับไฟที่เดิมต้องใช้คนเดินไปสับสวิตช์ Manual ให้กลายเป็นระบบอัตโนมัติ 100% ตอบสนองได้รวดเร็วภายในไม่กี่วินาที

ระบบ ATS (Automatic Transfer Switch) มีหลักการทํางานเป็นอย่างไร ?

ระบบ ATS จะสลับไฟอัตโนมัติทำงานด้วยระบบประมวลผลทางไฟฟ้าและกลไกทางกลร่วมกันตลอด 24 ชั่วโมง โดยแบ่งออกเป็น 4 ขั้นตอนสำคัญ ดังนี้

1. ตรวจจับ (Monitoring)

ในสภาวะปกติ ชุดควบคุมจะทำการตรวจวัดแรงดันไฟฟ้า ความถี่ และความสมดุลของเฟสในระบบไฟหลักตลอดเวลา หากพบว่าแรงดันไฟตกเกินกำหนด หรือไฟดับ ระบบจะรับรู้ความผิดปกติทันที

2. สั่งการ (Command)

เมื่อไฟหลักมีปัญหาตามระยะเวลาที่ตั้งค่าไว้ ชุดควบคุมของ ATS จะส่งสัญญาณทางไฟฟ้าไปเปิดวงจรสตาร์ตเครื่องปั่นไฟสำรอง เพื่อเตรียมพร้อมจ่ายกระแสไฟฟ้าเข้าสู่ระบบ

3. สลับไฟ (Transfer)

เมื่อเครื่องปั่นไฟสตาร์ตติดและสร้างกระแสไฟฟ้าที่มีแรงดันและความถี่เสถียรแล้ว กลไกสลับสวิตช์ภายใน ATS สลับไฟ จะทำหน้าที่ตัดวงจรจากไฟหลักออก แล้วสับเชื่อมต่อวงจรไปรับไฟสำรองจากเครื่องปั่นไฟเข้าสู่ระบบไฟฟ้าภายในอาคารแทน

4. กลับสู่สภาวะปกติ (Re-transfer)

เมื่อกระแสไฟหลักกลับมาใช้งานได้อย่างเสถียรแล้ว ระบบ ATS จะสลับกลับมาใช้ไฟหลักทันที พร้อมสั่งหน่วงเวลาเครื่องปั่นไฟ (Cool-down Period) เพื่อระบายความร้อนก่อนดับเครื่อง ซึ่งจะช่วยยืดอายุการใช้งานให้ยาวนานขึ้น

องค์ประกอบสำคัญของระบบ ATS ที่ต้องรู้

โครงสร้างการทำงานของระบบ ATS มีส่วนประกอบสำคัญหลายชิ้นที่ทำงานประสานกันอย่างลงตัว โดยมีชิ้นส่วนหลักดังนี้

  • ชุดควบคุม เปรียบเสมือนสมองกลของระบบ ทำหน้าที่ตรวจวัดคุณภาพไฟฟ้า ประมวลผลคำสั่ง ตั้งเวลาหน่วง (Time Delay) และส่งสัญญาณควบคุมทั้งหมด

  • กลไกสลับสวิตช์ อุปกรณ์ทางกลที่ทำหน้าที่ตัดต่อวงจรไฟฟ้าโดยตรง ต้องมีความทนทานสูง ทนต่อแรงกระชากของกระแสไฟฟ้า และมีความเร็วในการตัดต่อวงจรสูง

  • ระบบล็อกทางกลและทางไฟฟ้า เป็นกลไกสำคัญของระบบ ATS ที่ป้องกันไม่ให้สวิตช์ฝั่งไฟหลักและฝั่งไฟสำรองต่อพร้อมกันเด็ดขาด เพื่อความปลอดภัยสูงสุด

  • ตู้บรรจุอุปกรณ์ ตู้เหล็กหรือกล่องสำหรับป้องกันอุปกรณ์จากฝุ่น ความชื้น และสิ่งแปลกปลอมภายนอก

ความแตกต่างระหว่าง ATS กับ Switchgear

หลายคนมักสับสนระหว่างระบบ ATS สลับไฟ และ Switchgear เนื่องจากทั้งคู่ต่างเป็นอุปกรณ์ที่ใช้ควบคุมกระแสไฟฟ้าภายในโรงงานและอาคารขนาดใหญ่ แต่ทั้งสองสิ่งนี้มีความแตกต่างกันอย่างชัดเจนทั้งในแง่ของหน้าที่และโครงสร้าง โดยสามารถดูตารางสรุปเพื่อความเข้าใจที่ง่ายขึ้นดังนี้

หัวข้อ ATS (Automatic Transfer Switch) Switchgear
จุดประสงค์หลัก สลับแหล่งจ่ายไฟอัตโนมัติระหว่างไฟหลักและไฟสำรอง ควบคุม ป้องกัน และแยกวงจรไฟฟ้ารวมในระบบใหญ่
หน้าที่การทำงาน ตรวจจับไฟดับ แล้วสลับไปใช้ไฟจากเครื่องปั่นไฟ ตัดวงจรเมื่อเกิดไฟสว่างเกิน รวมถึง Short Circuit หรือปรับเส้นทางไฟ
ความซับซ้อนของระบบ เป็นอุปกรณ์เฉพาะทาง เน้นการตัดต่อสลับ 2 แหล่งจ่าย เป็นระบบใหญ่ ประกอบด้วย Breaker, Busbar และ Relay จำนวนมาก
ตำแหน่งการติดตั้ง ติดตั้งเชื่อมต่อระหว่างแหล่งจ่ายไฟและ Load Center ติดตั้งที่สถานีไฟฟ้าย่อย หรือห้อง MDB หลัก

ประโยชน์ของระบบ ATS สลับไฟในการคุ้มครองธุรกิจและโรงงาน

การติดตั้งระบบ ATS ร่วมกับเครื่องปั่นไฟ ให้ประโยชน์ครอบคลุมทั้งในแง่ความปลอดภัยและความคุ้มค่าทางธุรกิจ เช่น

  • ลดความเสี่ยงธุรกิจหยุดชะงัก เพราะกระบวนการผลิตในโรงงานอุตสาหกรรม หรือศูนย์ข้อมูล ไม่ต้องหยุดทำงานเมื่อไฟตก

  • ปกป้องเครื่องจักรและอุปกรณ์อุตสาหกรรม ป้องกันความเสียหายจากแรงดันไฟฟ้าที่ไม่เสถียร หรือการตัดต่อไฟที่ไม่เป็นจังหวะ

  • ความปลอดภัยของผู้ปฏิบัติงาน ไม่ต้องเสี่ยงอันตรายจากการสับสวิตช์ไฟแรงสูงด้วยมือในช่วงเวลาฉุกเฉิน

การเลือกและบำรุงรักษาระบบ ATS ให้ทำงานได้อย่างเต็มประสิทธิภาพ

การเลือกใช้ ATS ควรพิจารณาจากขนาดกระแสไฟฟ้าที่ระบบต้องรองรับ ชนิดของกลไกสลับไฟ และความเร็วในการสลับไฟ นอกจากนี้ การบำรุงรักษาอย่างสม่ำเสมอ เช่น การตรวจสอบชุดควบคุม การทำความสะอาดหน้าสัมผัส และการทดสอบระบบสลับไฟ (Simulated Blackout) เป็นประจำทุกเดือน จะช่วยให้ระบบพร้อมตอบสนองได้อย่างแม่นยำทุกครั้งเมื่อเกิดเหตุฉุกเฉินในโรงงานหรือองค์กรธุรกิจของคุณ

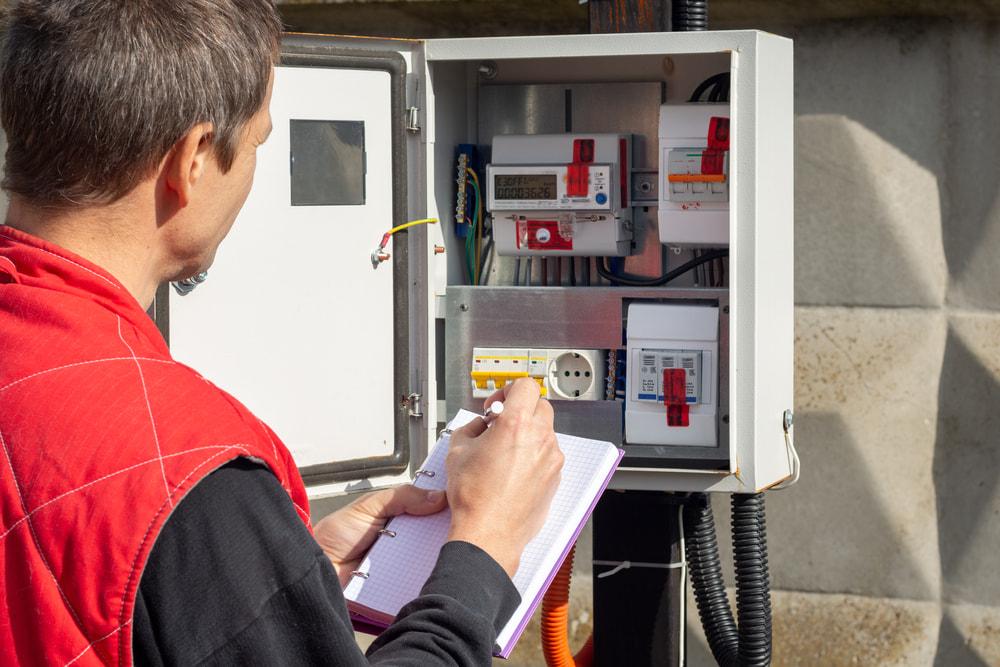

ระบบ ATS ตัวช่วยให้เครื่องจักรและอุปกรณ์ไฟฟ้า ทำงานต่อได้ ไม่หยุดชะงัก

เลือกเครื่องปั่นไฟและระบบ ATS ให้เหมาะกับการใช้งานกับ S.E.A. Power Gent

การเลือกใช้ระบบ ATS สลับไฟที่มีประสิทธิภาพ เป็นส่วนสำคัญของการออกแบบระบบไฟฟ้าสำรองที่ได้มาตรฐาน เช่นเดียวกับการเลือกแหล่งจ่ายไฟสำรองให้เพียงพอกับความต้องการใช้งาน หากธุรกิจหรือโรงงานต้องการเตรียมพร้อมสำหรับกรณีไฟตก หรือไฟดับ ควรพิจารณาเลือกเครื่องปั่นไฟโรงงานให้เหมาะกับกำลังไฟและสามารถทำงานร่วมกับระบบสลับแหล่งจ่ายไฟได้อย่างไร้รอยต่อ

S.E.A. Power Gent ให้บริการเครื่องกำเนิดไฟฟ้าสำหรับการใช้งานหลากหลายรูปแบบ พร้อมตัวเลือกเครื่องปั่นไฟ Cummins อุตสาหกรรม รวมถึงแบรนด์ชั้นนำอย่าง Atlas Copco พร้อมให้คำแนะนำในการเลือกขนาด สเปก และการติดตั้งร่วมกับระบบอัตโนมัติต่าง ๆ ให้เหมาะกับความต้องการของแต่ละโครงการ

หากกำลังมองหาเครื่องกำเนิดไฟฟ้า พร้อมบริการบำรุงรักษาครบวงจร รวมถึงระบบไฟฟ้าสำรองสำหรับอาคาร โรงงาน หรือธุรกิจ ปรึกษา S.E.A. Power Gent ได้เลยวันนี้ เพื่อเลือกโซลูชันที่ตอบโจทย์ระบบไฟฟ้าและเหมาะกับลักษณะการใช้งานที่สุด

สามารถสอบถามรายละเอียดเพิ่มเติมได้ที่

ข้อมูลอ้างอิง

  1. What Are the Functions of Automatic Transfer Switch. สืบค้นเมื่อวันที่ 8 กันยายน 2569 จาก www.csqelectric.com/what-are-the-functions-of-automatic-transfer-switch

  2. Difference Between an Automatic Transfer Switch (ATS) and Switchgear. สืบค้นเมื่อวันที่ 8 กันยายน 2569 จาก www.generatorsource.com/power-insights/difference-between-an-automatic-transfer-switch-ats-and-switchgear

คำถามที่พบบ่อยเกี่ยวกับ ATS ไฟฟ้า และระบบสลับไฟ (FAQs)

Q: สรุป ระบบ ATS สลับไฟอัตโนมัติ ทำงานอย่างไร ?

A: ระบบ ATS จะใช้ชุดควบคุมตรวจวัดแรงดันไฟฟ้าของแหล่งจ่ายไฟหลักตลอดเวลา หากเกิดเหตุไฟตกหรือไฟดับ จะส่งสัญญาณไปสตาร์ตเครื่องปั่นไฟสำรอง เมื่อแรงดันไฟสำรองเสถียรแล้ว กลไกจะสลับสวิตช์ไปใช้ไฟสำรองทันที และเมื่อไฟหลักกลับมาเป็นปกติ ระบบจะสลับกลับมาใช้ไฟหลัก พร้อมสั่งหน่วงเวลาเพื่อดับเครื่องปั่นไฟแบบอัตโนมัติ

Q: ระบบ ATS สามารถใช้ร่วมกับระบบโซลาร์เซลล์ได้หรือไม่ ?

A: สามารถใช้ได้ โดย ATS จะทำหน้าที่สลับแหล่งจ่ายไฟระหว่างระบบโซลาร์เซลล์ ไฟจากการไฟฟ้า หรือเครื่องปั่นไฟ ตามเงื่อนไขความเสถียรและปริมาณการผลิตไฟฟ้าที่ตั้งค่าไว้ในชุดควบคุม

Q: หากระบบ ATS ขัดข้อง สามารถสลับกระแสไฟฟ้าด้วยตนเอง (Manual) ได้หรือไม่ ?

A: ได้ โดยระบบ ATS ส่วนใหญ่ได้รับการออกแบบให้มีด้ามสลับสวิตช์แบบ Manual (Manual Override) เพื่อให้ผู้ดูแลระบบสามารถสลับสวิตช์ได้ด้วยตนเองในกรณีที่ชุดควบคุมหรือระบบการสั่งการอัตโนมัติเกิดการชำรุด

Q: ระบบ ATS สลับไฟเร็วแค่ไหน ใช้เวลากี่วินาที ?

A: ระยะเวลาที่ระบบ ATS จะสลับไฟนั้น ขึ้นอยู่กับประเภทของ ATS และการตั้งเวลาหน่วงสตาร์ตเครื่องปั่นไฟ โดยทั่วไปกลไกการสลับสวิตช์ของ ATS ใช้เวลาเพียงไม่กี่มิลลิวินาที แต่ถ้ารวมกระบวนการสั่งสตาร์ตเครื่องปั่นไฟจนถึงกระแสไฟเสถียร จะใช้เวลารวมประมาณ 10-30 วินาที
