กังหันไอน้ำ (Stream Turbine) มีกี่ประเภท ใช้งาน-ดูแลอย่างไร

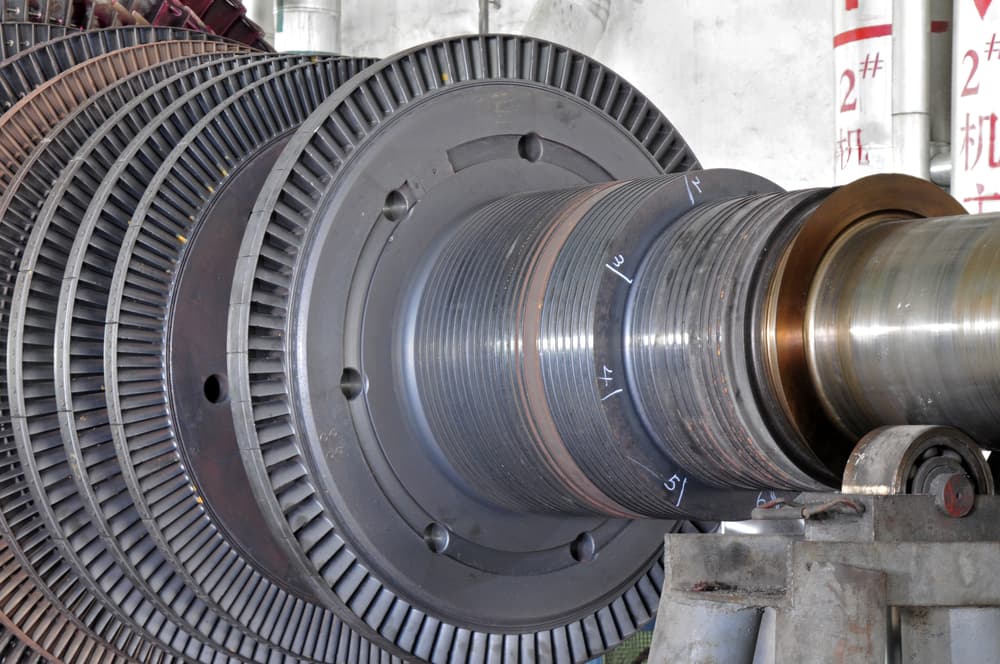

กังหันไอน้ำเป็นเครื่องจักรที่มีความสำคัญอย่างมากในอุตสาหกรรมการผลิตไฟฟ้าและอุตสาหกรรมหนักอื่น ๆ ในบทความนี้ เราจะพาคุณไปทำความรู้จักกับกังหันไอน้ำประเภทต่าง ๆ และหลักการทำงานเพื่อให้เห็นถึงการทำงาน และการดูแลรักษาที่ส่งผลต่อการดำเนินงานในองค์รวม

กังหันไอน้ำ (Stream Turbine) คืออะไร ?

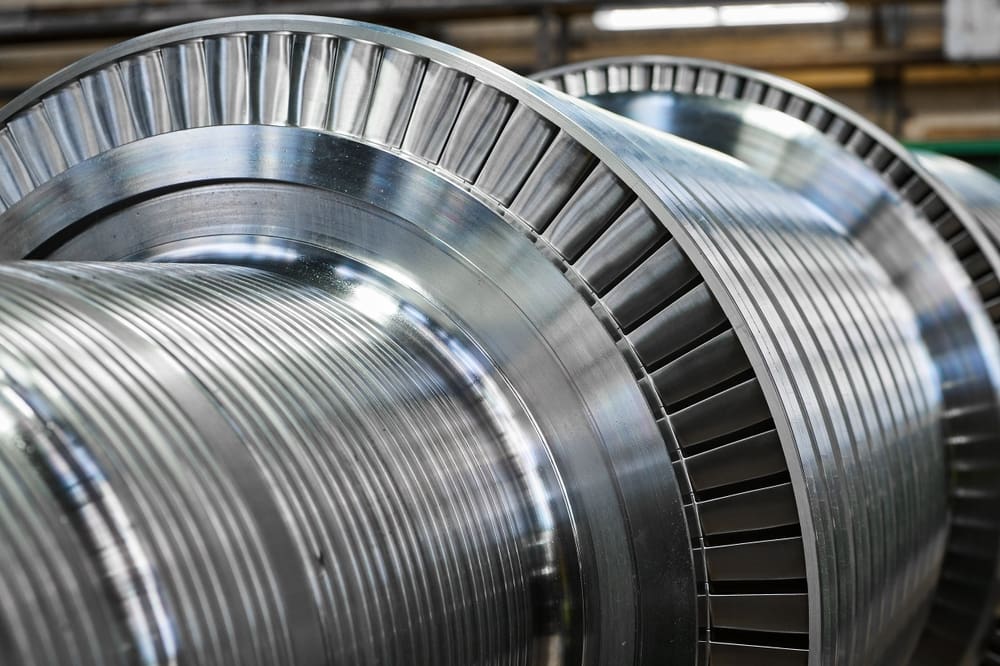

กังหันไอน้ำเป็นเครื่องจักรกลที่ทำหน้าที่เปลี่ยนพลังงานความร้อนจากไอน้ำให้เป็นพลังงานกล โดยอาศัยหลักการของแรงดันและความเร็วของไอน้ำที่พุ่งชนใบพัดของกังหัน ทำให้เกิดการหมุนของเพลาที่สามารถนำไปใช้กับเครื่องกำเนิดไฟฟ้าหรือเครื่องจักรกลอื่น ๆ กังหันไอน้ำถือเป็นหัวใจสำคัญในการผลิตพลังงานไฟฟ้าของโลกมาตั้งแต่ยุคปฏิวัติอุตสาหกรรม

ความสำคัญของกังหันไอน้ำในอุตสาหกรรมปัจจุบัน

ปัจจุบันนี้กังหันไอน้ำยังคงมีบทบาทสำคัญในการผลิตพลังงานไฟฟ้ากว่า 80% ของทั่วโลก โดยเฉพาะในโรงไฟฟ้าพลังงานความร้อน โรงไฟฟ้านิวเคลียร์ และโรงงานอุตสาหกรรมขนาดใหญ่ เนื่องจากกังหันไอน้ำมีประสิทธิภาพในการแปลงพลังงานที่สูงและมีความน่าเชื่อถือในการทำงาน ทำให้ยังคงเป็นทางเลือกหลักในการผลิตพลังงาน แม้จะมีเทคโนโลยีการผลิตไฟฟ้าจากพลังงานทางเลือกเกิดขึ้นมากมาย

หลักการทำงานพื้นฐานของกังหันไอน้ำ

• การเปลี่ยนพลังงานความร้อนเป็นพลังงานกล

การทำงานของกังหันไอน้ำ เริ่มต้นจากการผลิตไอน้ำที่มีอุณหภูมิและความดันสูงในหม้อไอน้ำ จากนั้นไอน้ำจะถูกส่งผ่านท่อไปยังห้องกังหัน ซึ่งมีใบพัดติดตั้งอยู่บนเพลาหมุน เมื่อไอน้ำความดันสูงพุ่งชนใบพัด พลังงานจลน์และความดันของไอน้ำจะถูกเปลี่ยนเป็นพลังงานกลในรูปแบบของการหมุน

• ส่วนประกอบหลักของกังหันไอน้ำ

ส่วนประกอบหลักของกังหันไอน้ำประกอบด้วย ห้องกังหัน ใบพัด เพลา ระบบหล่อลื่น และระบบควบคุม ซึ่งทำงานประสานกันเพื่อให้ได้ประสิทธิภาพสูงสุด

ประเภทของกังหันไอน้ำ

1. แบ่งตามลักษณะการไหลของไอน้ำ

• กังหันแบบแรงดล (Impulse Turbine)

กังหันแบบแรงดลทำงานโดยอาศัยการเปลี่ยนความดันของไอน้ำเป็นความเร็วที่หัวฉีด จากนั้นไอน้ำความเร็วสูงจะพุ่งชนใบพัดทำให้เกิดการหมุน

ลักษณะเด่นของกังหันประเภทนี้คือ การลดความดันของไอน้ำจะเกิดขึ้นที่หัวฉีดเท่านั้น ความดันระหว่างช่องใบพัดจะคงที่ เหมาะสำหรับการใช้งานที่ต้องการความเร็วรอบสูงและแรงบิดปานกลาง

• กังหันแบบแรงปฏิกิริยา (Reaction Turbine)

กังหันแบบแรงปฏิกิริยาทำงานโดยการเปลี่ยนแปลงความดันของไอน้ำตลอดความยาวของใบพัด ทำให้เกิดแรงผลักดันต่อเนื่อง

ใบพัดของกังหันแบบแรงปฏิกิริยาจะมีลักษณะโค้งพิเศษเพื่อให้เกิดการเปลี่ยนแปลงความดันอย่างเหมาะสม กังหันประเภทนี้มีประสิทธิภาพสูงในการทำงานที่มีภาระต่อเนื่องและเหมาะกับการผลิตไฟฟ้าขนาดใหญ่

2. แบ่งตามจำนวนชั้นใบพัด

• กังหันชั้นเดียว (Single-stage Turbine)

กังหันชั้นเดียวเป็นระบบที่มีชุดใบพัดเพียงชุดเดียวในการสกัดพลังงานจากไอน้ำ เหมาะสำหรับงานที่ต้องการกำลังไม่มากและมีการควบคุมที่ไม่ซับซ้อน โดยทั่วไปจะใช้ในโรงงานขนาดเล็กถึงขนาดกลาง

ข้อดีของระบบนี้คือการบำรุงรักษาง่าย ต้นทุนการติดตั้งต่ำ และมีระบบควบคุมการทำงานที่ไม่ยุ่งยาก อย่างไรก็ตาม ประสิทธิภาพโดยรวมจะต่ำกว่าเมื่อเทียบกับกังหันหลายชั้น เนื่องจากไม่สามารถสกัดพลังงานจากไอน้ำได้อย่างเต็มที่

• กังหันหลายชั้น (Multi-stage Turbine)

กังหันหลายชั้นประกอบด้วยชุดใบพัดหลายชุดเรียงต่อกัน โดยแต่ละชั้นจะทำหน้าที่สกัดพลังงานจากไอน้ำอย่างเป็นขั้นตอน ทำให้สามารถดึงพลังงานออกจากไอน้ำได้อย่างมีประสิทธิภาพสูงสุด เหมาะสำหรับโรงไฟฟ้าและโรงงานอุตสาหกรรมขนาดใหญ่ที่ต้องการกำลังการผลิตสูง ระบบนี้สามารถรองรับกำลังการผลิตตั้งแต่ 5 เมกะวัตต์ไปจนถึงหลายร้อยเมกะวัตต์ การออกแบบแต่ละชั้นจะคำนึงถึงการเปลี่ยนแปลงของความดันและอุณหภูมิของไอน้ำ

ข้อดีของระบบกังหันหลายชั้นคือสามารถควบคุมประสิทธิภาพการทำงานได้ดีกว่า แม้จะมีต้นทุนการติดตั้งและการบำรุงรักษาที่สูงกว่า แต่ผลตอบแทนในระยะยาวจะคุ้มค่าต่อการลงทุน

3. แบ่งตามทิศทางการไหลของไอน้ำ

• กังหันไหลตามแนวแกน (Axial Flow Turbine)

กังหันไหลตามแนวแกนเป็นประเภทที่พบมากที่สุดในอุตสาหกรรม โดยมีลักษณะการไหลของไอน้ำขนานไปกับแกนหมุนของเพลากังหัน การออกแบบในลักษณะนี้จะช่วยให้เกิดการสูญเสียพลังงานน้อยที่สุดเนื่องจากมีการไหลเป็นเส้นตรง ไอน้ำสามารถเคลื่อนที่ผ่านใบพัดได้อย่างมีประสิทธิภาพ รองรับกำลังการผลิตได้หลากหลายตั้งแต่ขนาดเล็กจนถึงขนาดใหญ่มาก จึงเป็นที่นิยมในโรงไฟฟ้าและโรงงานอุตสาหกรรมทั่วไป

• กังหันไหลตามแนวรัศมี (Radial Flow Turbine)

กังหันไหลตามแนวรัศมีมีลักษณะการไหลของไอน้ำในแนวตั้งฉากกับแกนหมุนของเพลากังหัน ออกแบบมาเพื่อตอบสนองความต้องการเฉพาะด้าน เหมาะกับการนำไปติดตั้งในพื้นที่ที่มีข้อจำกัดด้านความสูง หรือต้องการคุณสมบัติพิเศษ เช่น ความสามารถในการรับแรงบิดสูง ๆ ในพื้นที่จำกัด หรือการทำงานที่ความเร็วรอบสูงเป็นพิเศษ แม้จะมีประสิทธิภาพโดยรวมต่ำกว่ากังหันไหลตามแนวแกนเล็กน้อยเนื่องจากการเปลี่ยนทิศทางการไหลของไอน้ำ แต่ก็มีข้อดีในแง่ของการประหยัดพื้นที่ติดตั้งและความยืดหยุ่นในการออกแบบระบบ กังหันประเภทนี้มักพบในโรงงานที่มีข้อจำกัดด้านพื้นที่ หรือในระบบที่ต้องการคุณสมบัติเฉพาะทางด้านวิศวกรรม

การใช้งานกังหันไอน้ำในอุตสาหกรรมต่าง ๆ

กังหันไอน้ำมีการใช้งานอย่างแพร่หลายในอุตสาหกรรมต่าง ๆ โดยเฉพาะในโรงไฟฟ้าพลังงานความร้อนที่ใช้เชื้อเพลิงฟอสซิล โรงไฟฟ้านิวเคลียร์ที่ใช้ความร้อนจากปฏิกิริยานิวเคลียร์ผลิตไอน้ำ อุตสาหกรรมปิโตรเคมีที่ต้องการทั้งไอน้ำและพลังงานกล รวมถึงการขับเคลื่อนเรือเดินสมุทรขนาดใหญ่

การบำรุงรักษาและความปลอดภัย

การดูแลรักษากังหันไอน้ำ

การบำรุงรักษากังหันไอน้ำต้องดำเนินการอย่างเป็นระบบและสม่ำเสมอ โดยแบ่งเป็นสามระดับ คือ

1. ระดับแรก คือการตรวจสอบประจำวันที่ครอบคลุมการตรวจวัดอุณหภูมิ ความดัน และการสั่นสะเทือน
2. ระดับที่สอง คือการบำรุงรักษาตามระยะเวลาที่กำหนด ซึ่งรวมถึงการเปลี่ยนน้ำมันหล่อลื่นและการปรับแต่งอุปกรณ์ต่าง ๆ
3. ระดับที่สาม คือการซ่อมบำรุงใหญ่ตามแผน ที่มีการถอดชิ้นส่วนสำคัญทั้งหมดเพื่อทำการตรวจสอบ

ทั้งนี้ ระบบหล่อลื่นถือเป็นหัวใจสำคัญที่ต้องได้รับการดูแลเป็นพิเศษ เพื่อป้องกันความเสียหายของชิ้นส่วนที่เคลื่อนที่

ข้อควรระวังในการใช้งาน

ในการใช้งานกังหันไอน้ำ ผู้ปฏิบัติงานต้องให้ความสำคัญกับการควบคุมคุณภาพไอน้ำ เนื่องจากไอน้ำที่มีคุณภาพไม่เหมาะสมอาจก่อให้เกิดการกัดกร่อนหรือการสะสมของตะกรันในระบบได้ ดังนั้นการตรวจสอบการสั่นสะเทือนอย่างสม่ำเสมอจึงเป็นสิ่งจำเป็น เพราะการสั่นสะเทือนที่ผิดปกติอาจเป็นสัญญาณของปัญหาที่จะเกิดขึ้นในอนาคต นอกจากนี้ ต้องควบคุมความดันและอุณหภูมิให้อยู่ในช่วงที่กำหนดตลอดเวลาเพื่อป้องกันความเสียหายของระบบด้วย

มาตรการความปลอดภัยที่สำคัญ

มาตรการความปลอดภัยในการใช้งานกังหันไอน้ำประกอบด้วยหลายส่วน เริ่มจากการติดตั้งระบบป้องกันฉุกเฉินที่สามารถตัดการทำงานของระบบได้ทันทีเมื่อเกิดเหตุผิดปกติ การติดตั้งเซนเซอร์ตรวจจับอุณหภูมิและความดันที่จุดสำคัญต่าง ๆ และการฝึกอบรมผู้ปฏิบัติงานอย่างสม่ำเสมอให้เข้าใจทั้งการใช้งานปกติและการรับมือกับสถานการณ์ฉุกเฉิน ทั้งนี้ต้องมีการจัดทำแผนการตอบสนองต่อเหตุฉุกเฉินและการซ้อมแผนเป็นประจำด้วย
